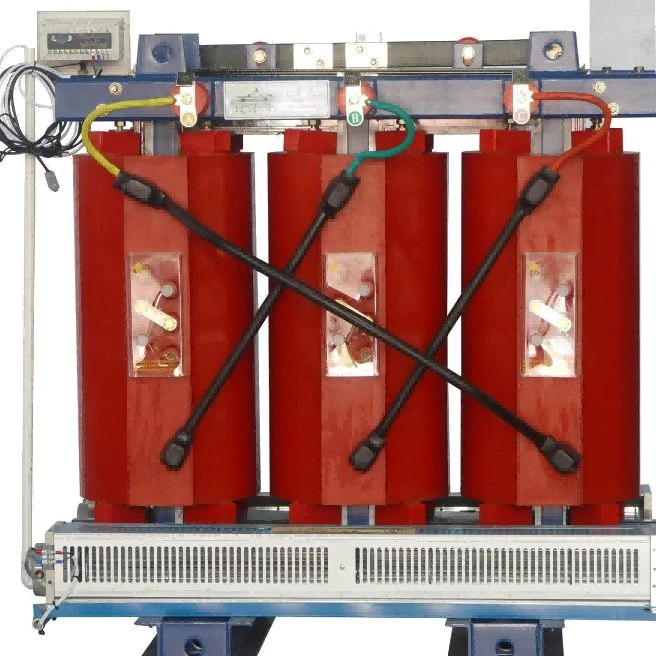

หม้อแปลงไฟฟ้าชนิดแห้ง 750 Kva

โดยทั่วไปหม้อแปลงชนิดแห้งขนาด 750kVA จะถูกเลือกใช้สำหรับระบบจำหน่ายภายในอาคารซึ่งต้องใช้แหล่งจ่ายไฟที่มีความจุปานกลาง-สำหรับโรงงานอุตสาหกรรมและเชิงพาณิชย์ การใช้งานทั่วไป ได้แก่ โรงงานผลิต อาคารสำนักงาน โรงพยาบาล ศูนย์ข้อมูล และโครงการอื่นๆ ที่มีห้องไฟฟ้าโดยเฉพาะ

ในการติดตั้งจำนวนมาก ความจุของหม้อแปลงไฟฟ้าถูกกำหนดโดยมากกว่าความต้องการพลังงานในปัจจุบัน คุณลักษณะของอุปกรณ์ ตารางการปฏิบัติงาน การขยายน้ำหนักบรรทุกในอนาคต และพื้นที่การติดตั้งที่มีอยู่ จะได้รับการตรวจสอบในระหว่างขั้นตอนการเลือกด้วย

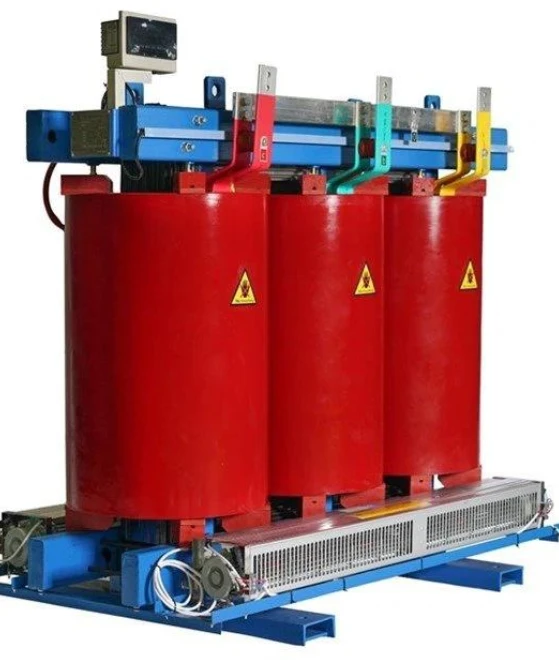

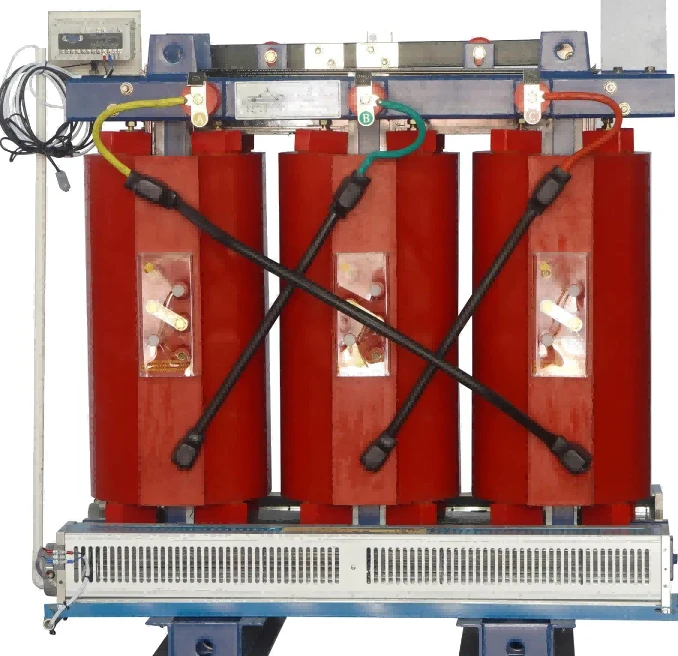

การใช้ฉนวนแบบหล่ออีพอกซีเรซินแทนฉนวนของเหลว หม้อแปลงไฟฟ้านี้หลีกเลี่ยงปัญหาการรั่วไหลของน้ำมันซึ่งมักเกี่ยวข้องกับหน่วยแช่น้ำมัน โครงสร้างฉนวนแข็งยังช่วยลดงานบำรุงรักษาตามปกติที่เกี่ยวข้องกับการตรวจสอบและเปลี่ยนน้ำมันอีกด้วย

สำหรับหม้อแปลงชนิดแห้งขนาด 750kVA จำเป็นต้องยืนยันพารามิเตอร์ทางไฟฟ้า เช่น อัตราส่วนแรงดัน ความถี่ แรงดันอิมพีแดนซ์ และกลุ่มการเชื่อมต่อก่อนการผลิต รายละเอียดเหล่านี้ส่งผลโดยตรงต่อการออกแบบขดลวด ประสิทธิภาพของอุณหภูมิ และความเข้ากันได้กับเครือข่ายการกระจายสินค้าของลูกค้า

กระบวนการหล่ออีพอกซีเรซินแบบสุญญากาศถูกนำมาใช้หลังจากการผลิตคอยล์ แทนที่จะเพียงแค่คลุมพื้นผิวที่คดเคี้ยว เรซินจะแทรกซึมเข้าไปในช่องว่างของฉนวนและสร้างโครงสร้างแข็งขนาดกะทัดรัดหลังจากการบ่ม การควบคุมแรงดันสุญญากาศ สภาพเรซิน และอุณหภูมิในการบ่มเป็นสิ่งสำคัญในระหว่างขั้นตอนนี้

สำหรับการใช้งานที่ต้องการการตรวจสอบสภาพการทำงาน สามารถติดตั้งเซ็นเซอร์อุณหภูมิ PT100 บนเฟสการม้วนได้ ข้อมูลอุณหภูมิที่รวบรวมระหว่างการทำงานสามารถช่วยให้เจ้าหน้าที่ซ่อมบำรุงระบุการเปลี่ยนแปลงของอุณหภูมิที่ผิดปกติได้ตั้งแต่ระยะแรก

การผลิตเริ่มต้นด้วยการตรวจสอบวัสดุที่เข้ามา มีการตรวจสอบแผ่นเหล็กซิลิคอน ตัวนำทองแดง สารประกอบอีพอกซีเรซิน และวัสดุฉนวนก่อนเข้าเวิร์คช็อป

หลังจากอนุมัติวัสดุแล้ว กระบวนการผลิตจะดำเนินต่อไปด้วยการประกอบแกน การผลิตคอยล์ การรักษาฉนวน และการประกอบขั้นสุดท้าย แต่ละขั้นตอนมีข้อกำหนดในการควบคุมของตัวเอง เนื่องจากประสิทธิภาพทางไฟฟ้าขึ้นอยู่กับความแม่นยำของขั้นตอนการผลิตหลายขั้นตอน

การหล่อแบบสุญญากาศเป็นส่วนสำคัญของการผลิตหม้อแปลงชนิดแห้ง ช่างเทคนิคจะตรวจสอบอุณหภูมิของเรซิน สภาวะสุญญากาศ และเวลาในการแข็งตัวในระหว่างกระบวนการ เพื่อรักษาความสม่ำเสมอของฉนวนตลอดโครงสร้างขดลวด

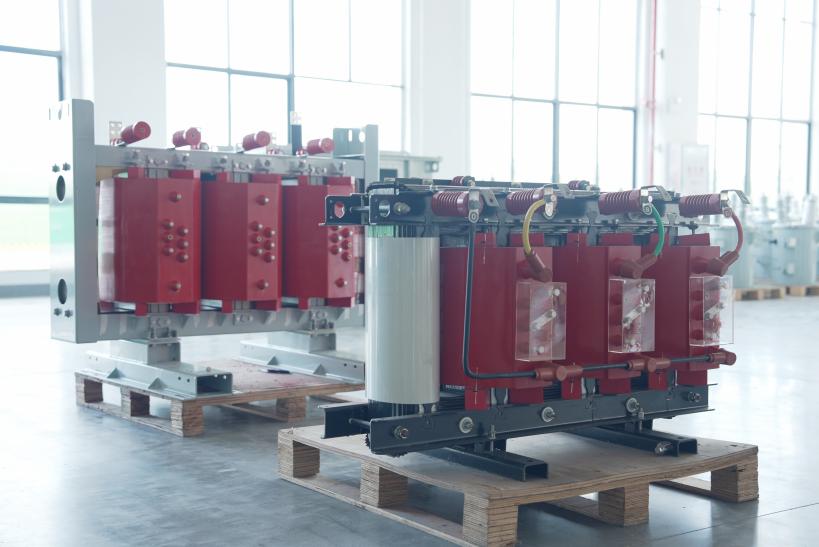

ก่อนจัดส่ง หม้อแปลงสำเร็จรูปจะผ่านการทดสอบจากโรงงาน รายการตรวจสอบมาตรฐาน ได้แก่ ความต้านทานของฉนวน ความต้านทานของขดลวด อัตราส่วนแรงดันไฟฟ้า ความต้านทานต่อไดอิเล็กทริก และการทดสอบการเพิ่มขึ้นของอุณหภูมิ

ผลการทดสอบจะถูกบันทึกพร้อมกับเอกสารการผลิตเพื่อการติดตามคุณภาพและการตรวจสอบจากลูกค้า
